CatKnobz
12,800円〜
機能ツマミを増設して
最新の無線機をより使いやすく
高級機の様な操作性を実現
SSBやCWモードの運用時大活躍
〜 対応無線機 〜
FT-991(A) , FT-450, FT-950, FT-2000
FTdx-10, FTdx-101, FTdx-1200, FTdx-3000, FTdx-5000 , FTdx-9000
特徴 | 最近の無線機はツマミが少なくとても操作性が悪いです。操作性を改善したい、何とかしたいと弊社とニュージーランドの無線家で検討して、この製品が誕生しました。 また、増設性も大切と考えて、無線機に複数のCatKnobzとCatDisplay232を繋いで同時に使用できるようにしました。 その為、FT-991(A),FTdx-10などを車載で利用しやすくなったかと思います。 ニュージーランドのアマチュア無線家のHP→こちら |
---|---|
対応無線機 | FT-991(A) , FT-450, FT-950, FT-2000, FTdx-10, FTdx-101, FTdx-1200, FTdx-3000, FTdx-5000 , FTdx-9000 |
応用例 | FT991(A) --- CatKnobz --- CatKnobz --- CatDisplay232 |
割当可能 機能一覧 |
APF, AGC, Band Up/Down, Contour, Contour Level, Contour Width, DVS RX Level, DVS TX Level, DNR Level, IF Shift, IF Width, IPO/AMP1/2, Keyer Speed, Keyer Pitch, Memory Up/Down, Microphone Gain, Microphone Processor, Meter, Mode Up/Down, Monitor, NB Level, RF Gain, Scope Color, Scope Span, Squelch, TX Power W, TX TOT timer, VFO Up/Down, VOX Delay, VOX Gain, Volume |
使用準備 | ●無線機のCATの設定 FT-991(A)の場合 ・Menu-028 GPS/232C SELECT RS-232C ・Menu-029 232C RATE 38400bps ・Menu-030 232C TOT 10msec ●CatKnobzの接続 ・無線機など全ての電源を切る ・無線機の裏側のCAT端子に付属しているケーブルを取り付ける ・CAT用ケーブルをCatKnobzに接続する ・付属してあるDCコネクタにお手持ちの配線を使用して、電源に接続する ・CatDisplayを使用される場合には、CATケーブルをCatKnobzのコネクタに接続する CatDisplayの電源は、CatKnobzについている2つ目のDCコネクタを使用することも可能です。 |
ご使用方法 | ・ツマミを回すと、SHIFTなど割り当てたものが変化いたします。 ・ツマミの機能を変更する場合は ツマミを短くプッシュすると機能選択モードになりますので、ダイヤルを回して割り当てたい機能を選択します。手を離し数秒すると機能の割当が決定されます。 |
取説 | こちら(英語バージョン) |
仕様 | サイズ (W x H x D): 205[mm] x 39[mm] x 37[mm] 重量: 130[g] Display: 0.91" OLED CAT Connection: RG45タイプコネクタ CAT Powered: NO CAT Speed: 38400(default), 4800, 9600, 19200bps CAT Pass Through Port: YES, DB9 Male, speed same as input CAT port CAT Pass Through Portを使用することにより複数台のCatKnobzを接続して使用することが可能です。 動作電圧: DC 7〜30[V] 電源入力: 2.1[mm] DCジャック (center positive) 電流: 150[mA] |
価格 | CatKnobz 本体・無線機接続ケーブル・DCコネクタ ※下記の無線機は、機能に制限はございますが、動作いたします。 With limitations, also works with all versions of FT-450, FT-950, FT-2000 , FTdx-10, FTdx-101,FTdx-1200, FTdx-3000, FTdx-5000 , FTdx-9000 19,800円(税別) |
価格 | 好きなケースとツマミで自分好みに ケース・つまみなしモデル CatKnobz CatKnobz本体基板・接続ケーブル付属 こちらの商品は、お安く提供する為、初期不良交換のみ無償修理保証はございません。 ご予約 12,800円(税別) |

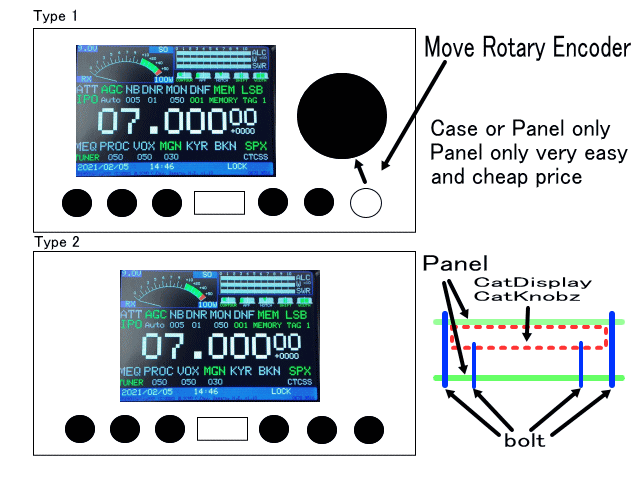

セット | FT-991(A)でモービル運用してみませんか? CatKnobz+CatDisplay232 34,800円(税別) ※ご注意 こちらの製品のケースは、3Dプリンターによって作られているため、高温になりますと溶けてしまう恐れがあります。 私の妄想(笑) モービル用金属ケース デザインデータはこちら |
各種設定 | ・無線機のCAT端子の通信速度を38400bpsにセットの上ご使用ください。 |
修理保証 | 1年間の無償修理保証 |
