HFモービル TS-480+RT600+TC-LDGコントローラー |
|

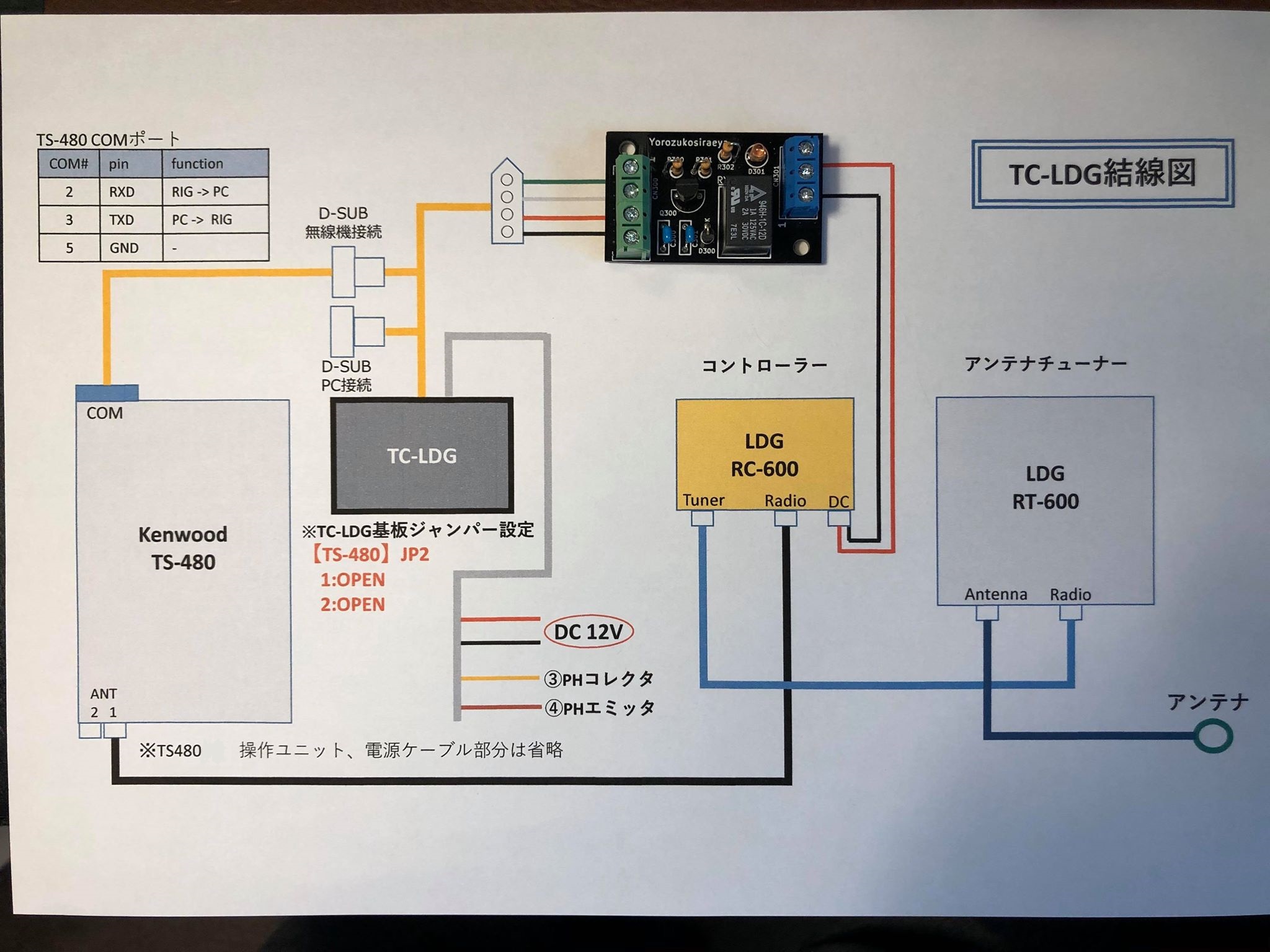

配線図 | |
配線図 | |

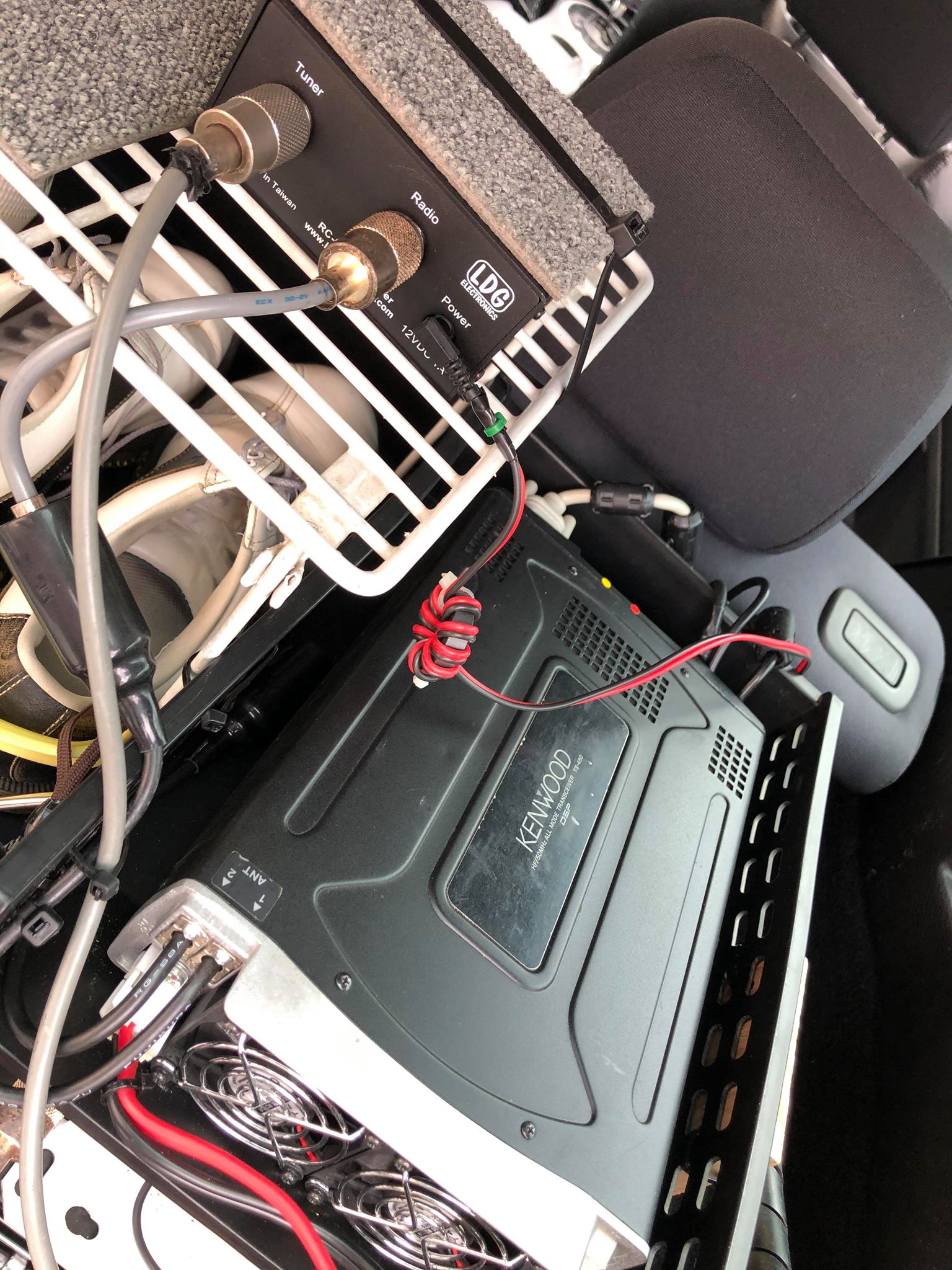

上からRC600・TS480本体・RT600 右手のものは自作コモンモードフィルター |
|

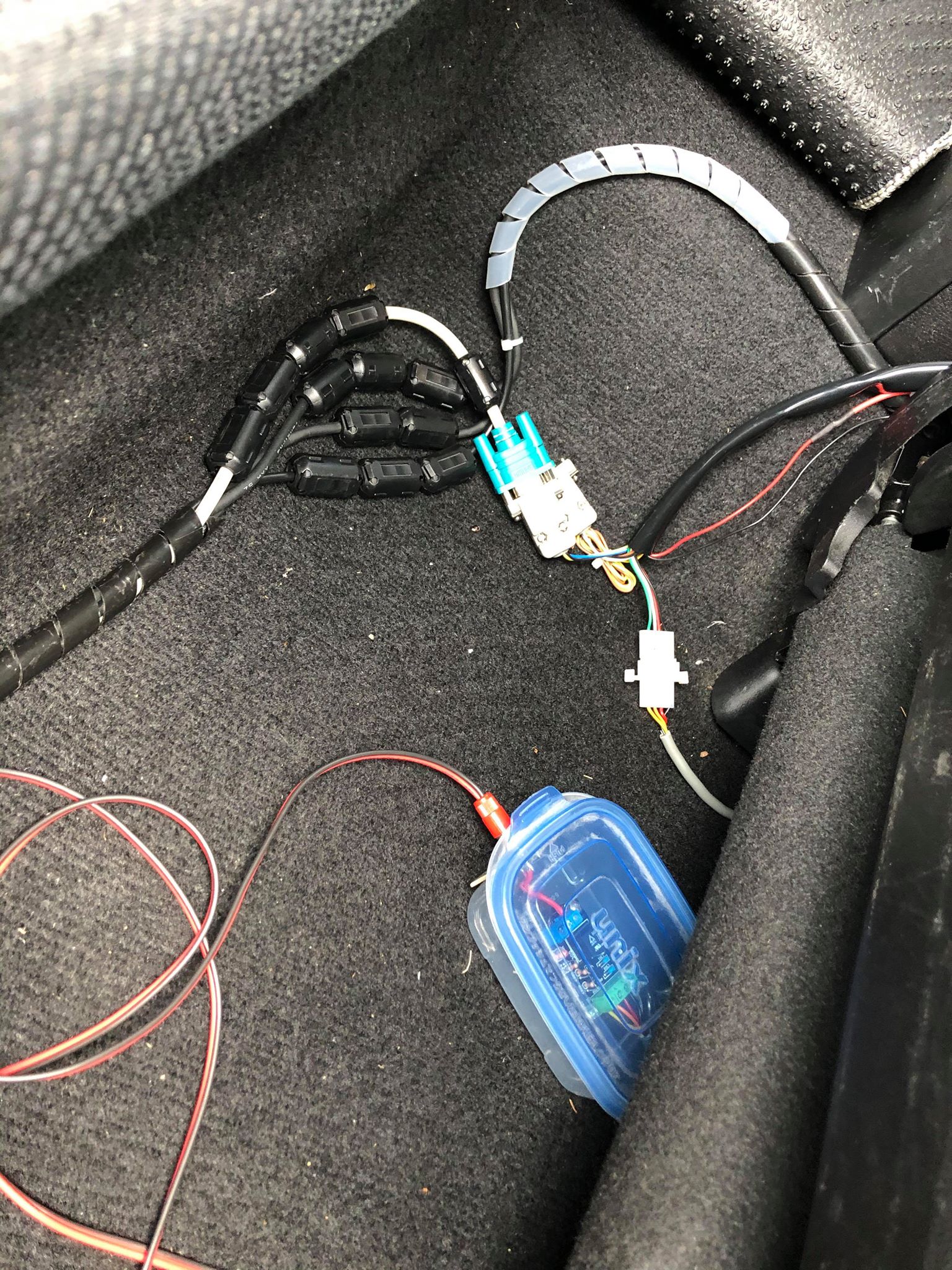

RC600の電源ラインに回り込み防止フィルター |
|

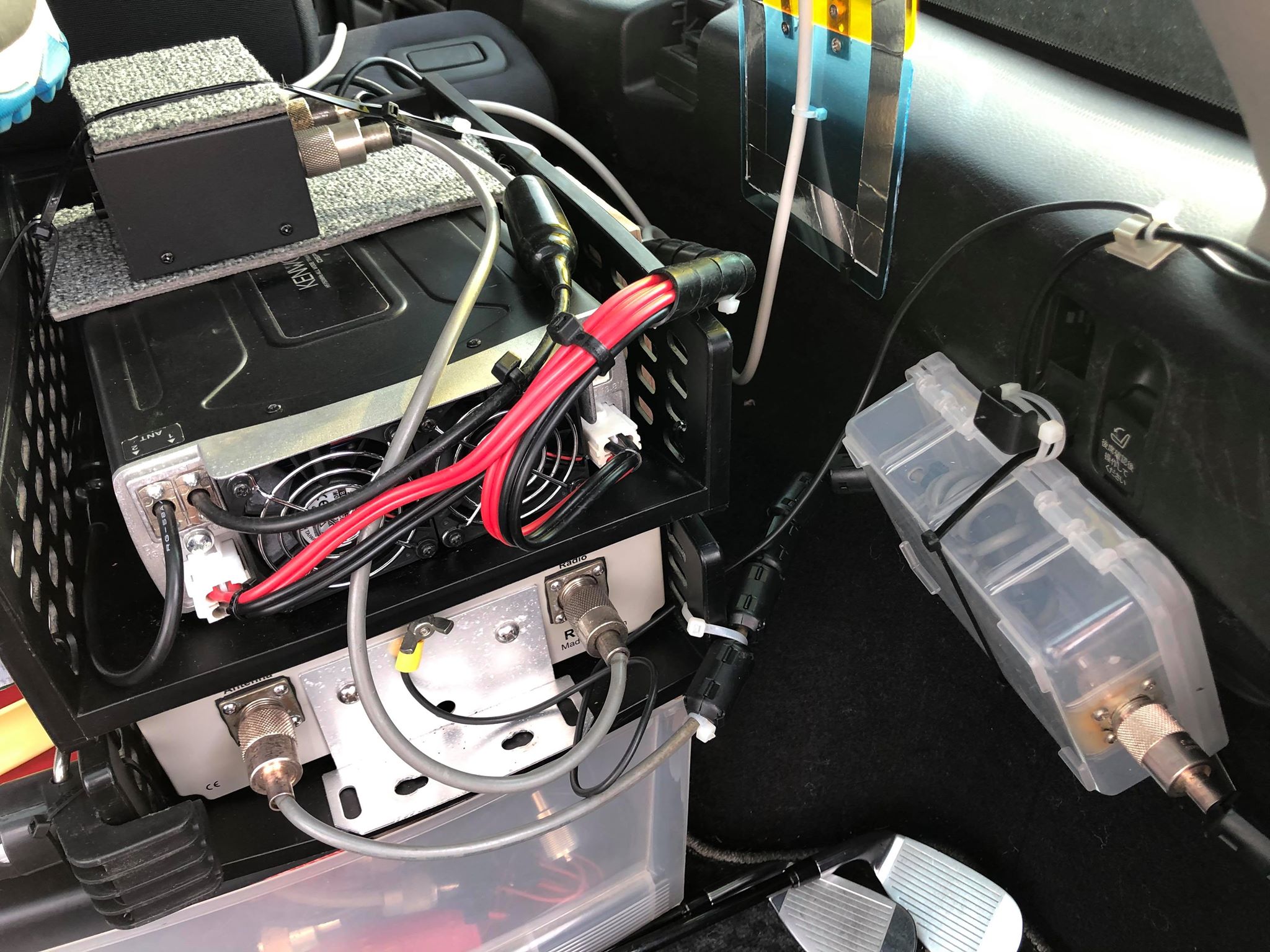

パッチンコアによる回り込み防止フィルター タッパーの中にRT100/RC600用の コントローラーI/Fボードが入っています。 |
|

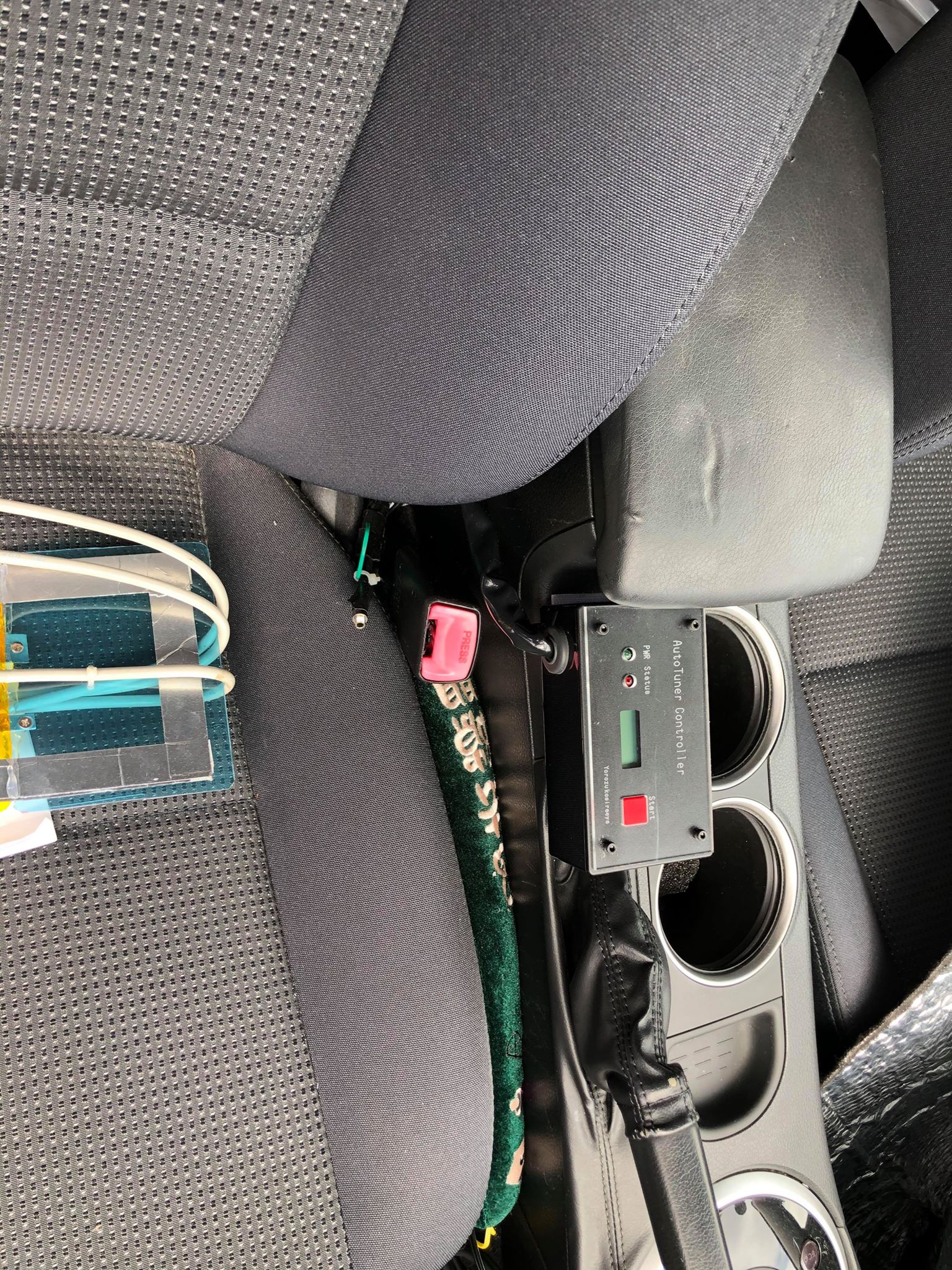

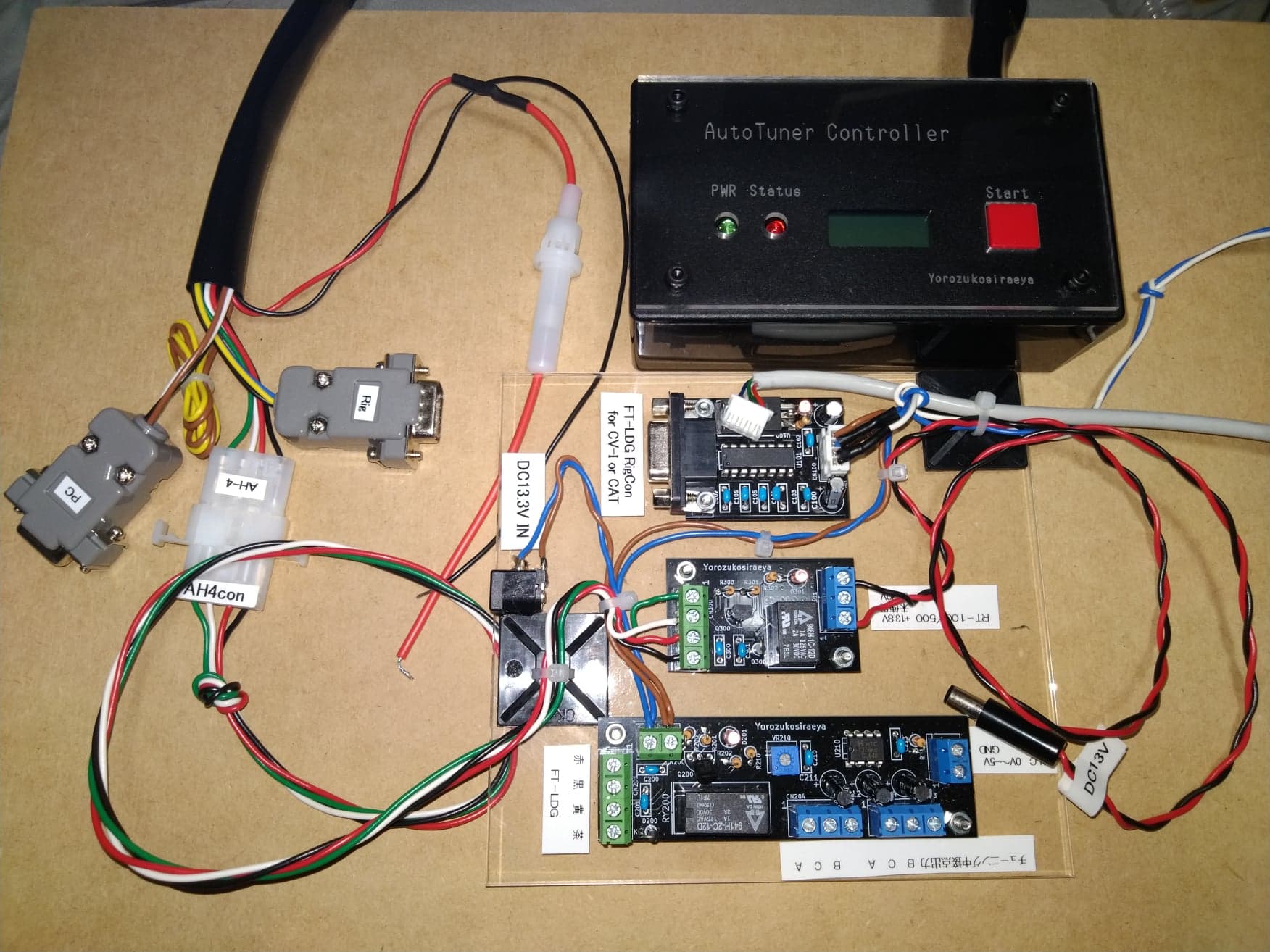

TC-LDGコントローラー本体 |
|

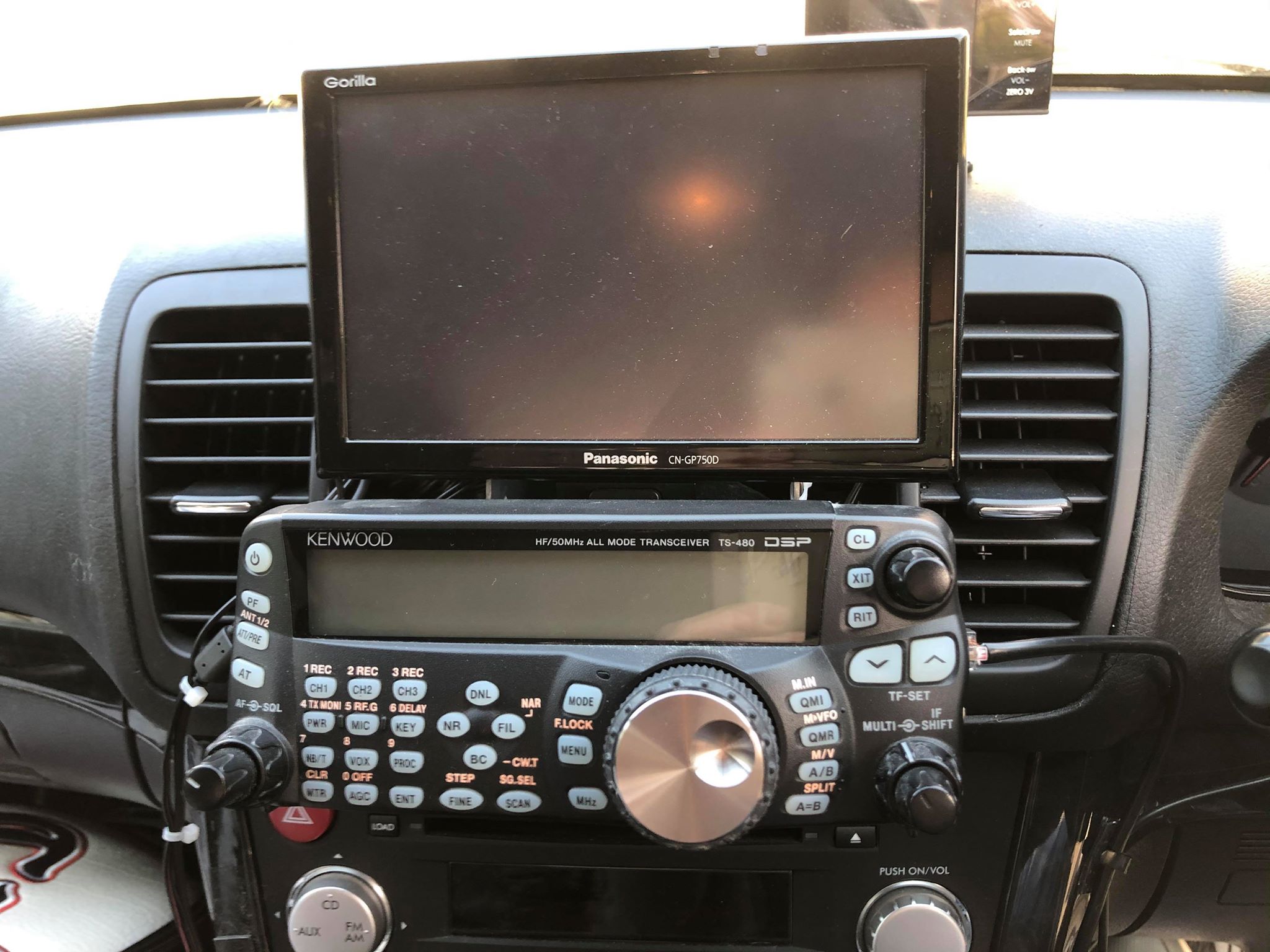

TS-480のコントローラー部分 |
|

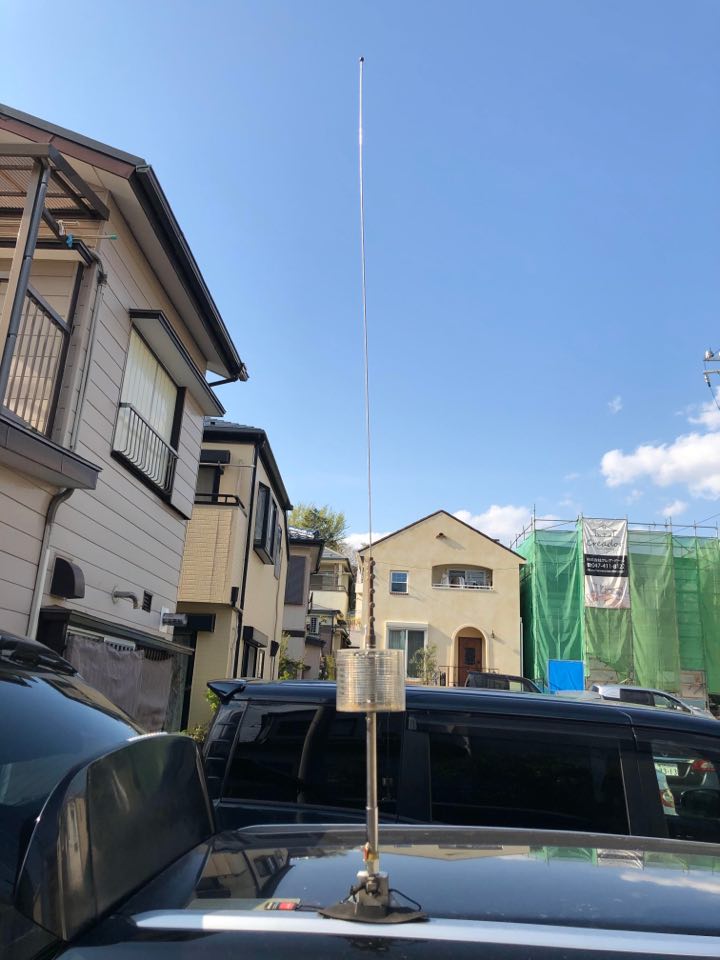

7MHz用モービルアンテナ |
|

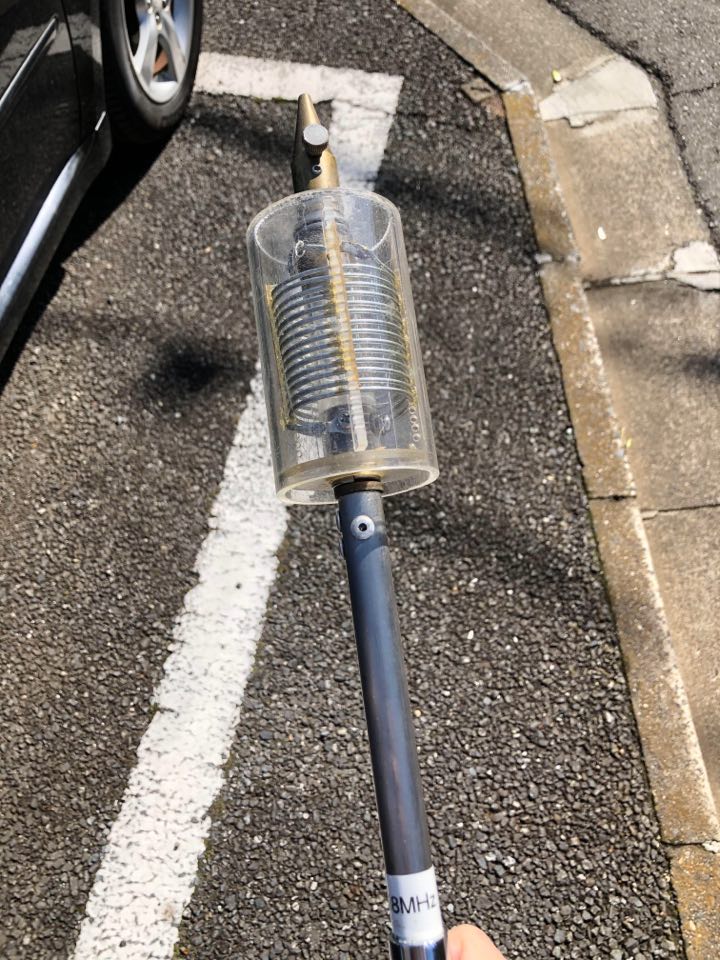

ローディングコイル |
|

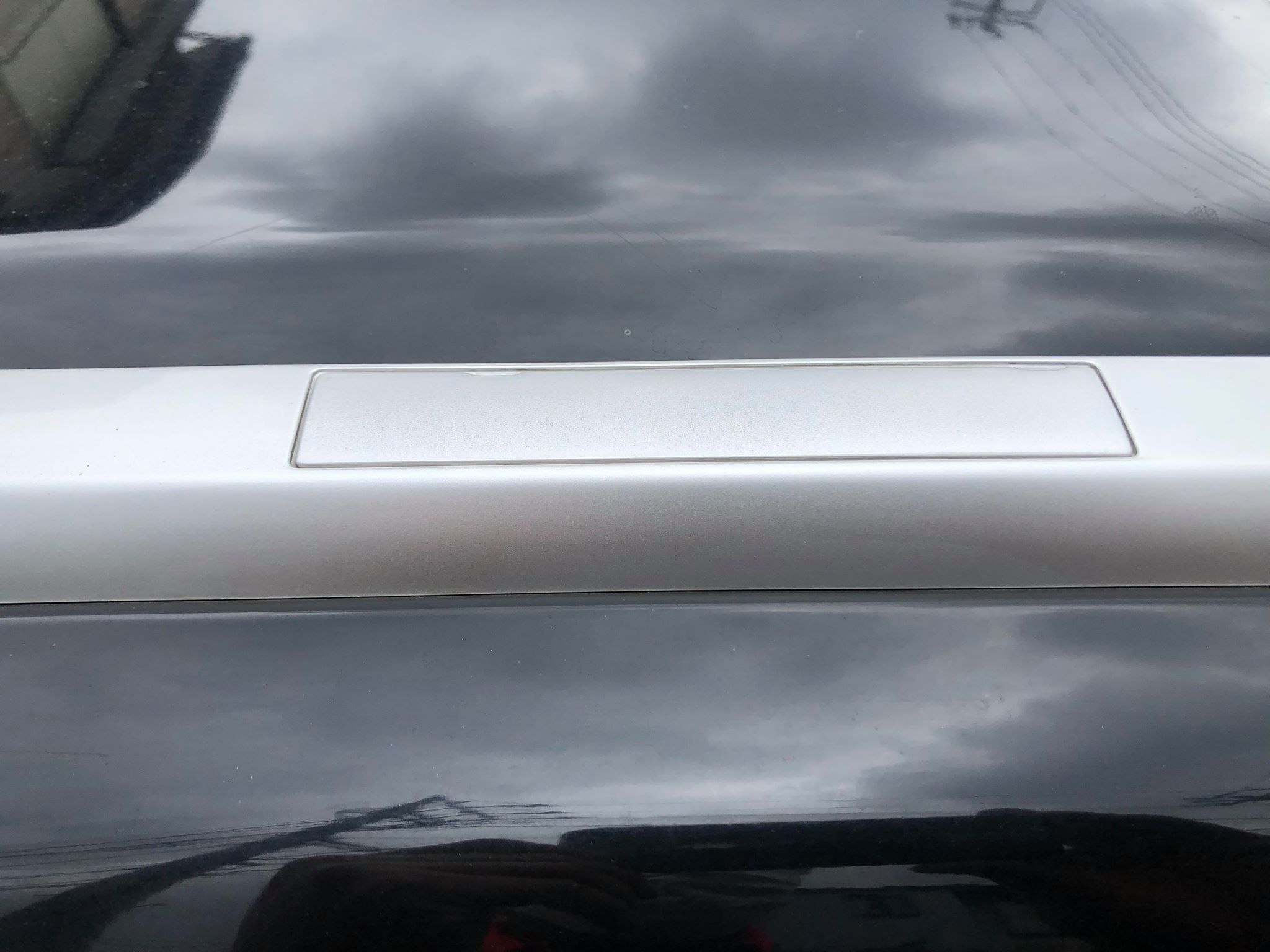

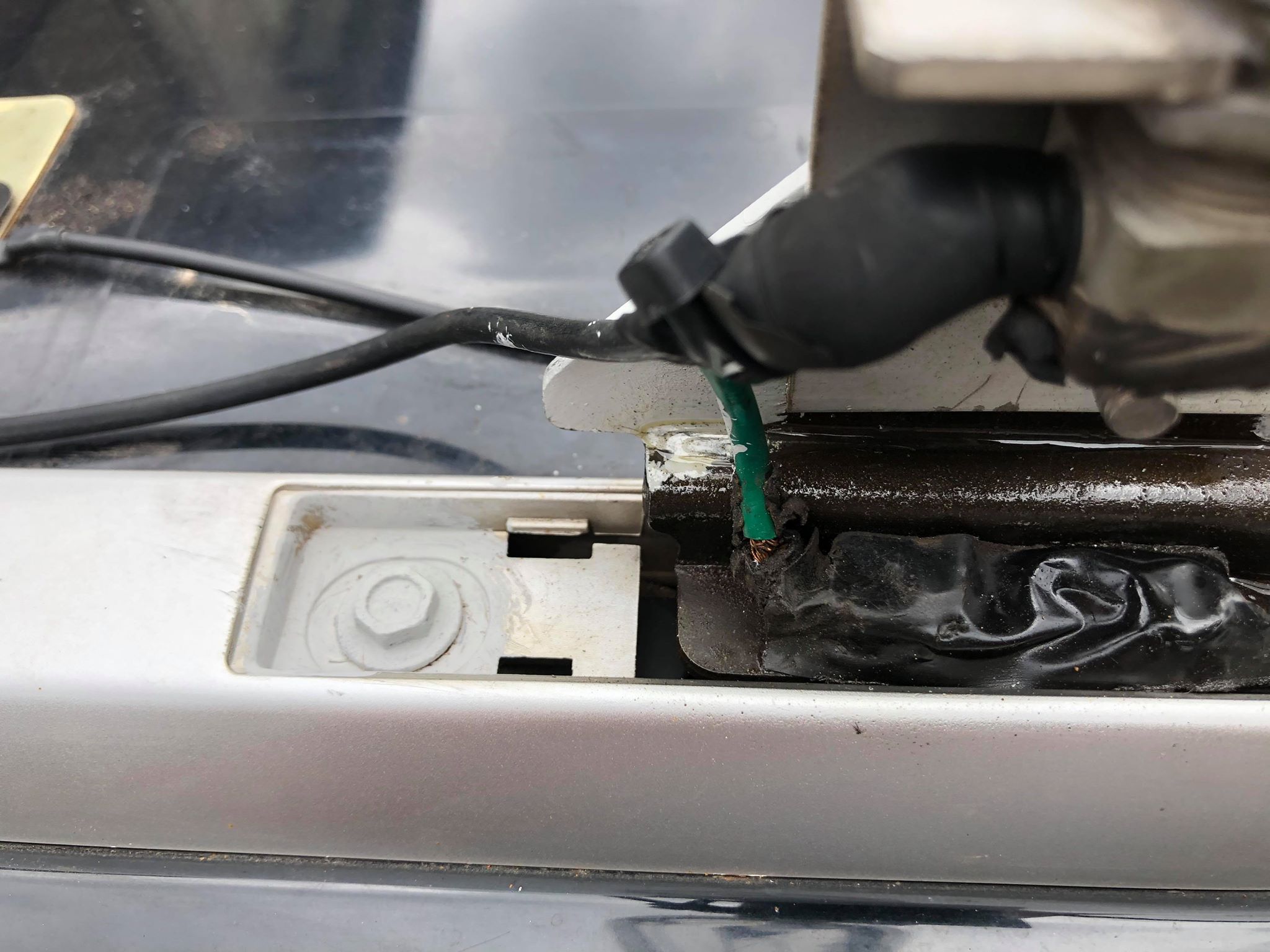

ルーフレールの中にアースラインを接続 |
|
